t form - As máquinas de perfilagem do tipo UMR
produzem superfícies de selagem perfeitas e espelhadas
Para a produção de flanges de 37°, 45°, 90° e ORFS- Comprimentos de aperto extremamente curtos (a partir de 1xD)
- Troca de ferramentas simples, rápida e facilmente acessível
- Alimentação dos o-rings ORFS
- Visualização fácil através de painel tátil
Conformação mais rápida da extremidade do tubo e melhores superfícies

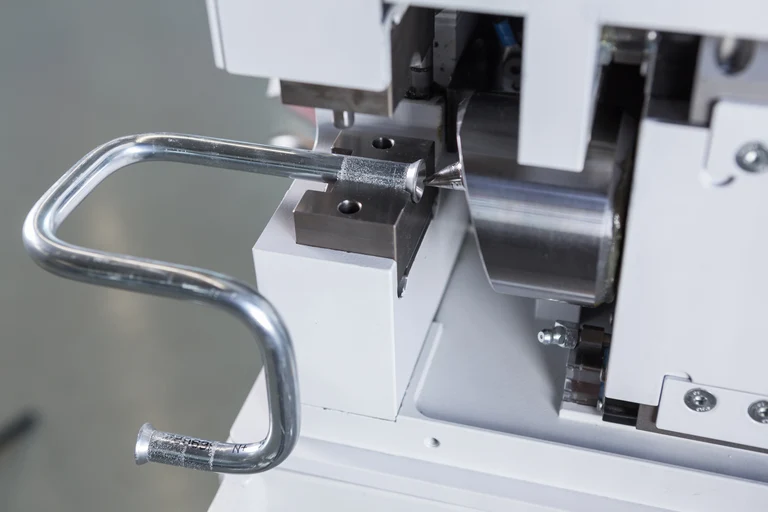

Máquina de conformação UMR t form da transfluid com fácil troca de ferramentas e minimização da intervenção do operador
A máquina certa para a sua tarefa
Vídeo do produto
MÁQUINAS DE PERFILAGEM UMR
| Capacidade máxima | 6 - 28 mm |
| Espessura da parede | 2,5 mm |
| Tubo de aço | 12,9 - 26,2 mm |
| RPM | 603 |
| Tempo de ciclo ajustável | 4 - 10 seg. |
| Comprimento de conformação | 15 mm |
| Comprimento de fixação | 1,0 x D |
| Potência | 1,3 kW |
| Peso da máquina | 500 kg |
| C x L x A | 39 x 26 x 55 mm |
| Capacidade máxima | 6 - 42 mm |
| Espessura da parede | 4,0 mm |
| Tubo de aço | 12,9 - 26,2 mm |
| RPM | 200 |
| Tempo de ciclo ajustável | 4 - 15 seg. |
| Comprimento de conformação | 25 mm |
| Comprimento de fixação | 1,0 x D |
| Potência | 4,5 kW |
| Peso da máquina | 1000 kg |
| C x L x A | 1000 x 650 x 1400 mm |
| Capacidade máxima (pol.) | 30 - 115 mm |
| Espessura da parede (pol.) | 4,0 mm |
| Tubo de aço | 41,5 - 112,6 mm |
| RPM | 170 |
| Tempo de ciclo ajustável | 10 - 45 seg. |
| Comprimento de conformação | 50 mm |
| Comprimento de fixação | 1,0 x D |
| Potência | 8,5 kW |
| Peso da máquina | 1500 kg |
| C x L x A | 1400 x 1000 x 1800 mm |
Os seus benefícios num relance
-
COMPRIMENTO DE APERTO EXTREMAMENTE CURTO
Os comprimentos de aperto possíveis para maquinação são de 1 a 1,5 x o diâmetro do tubo, o que dá ao utilizador a possibilidade de efetuar a conformação sempre após o processo de dobragem.
-
SUPERFÍCIES DE VEDAÇÃO PERFEITAS
Alimentação e mordentes de aperto com contornos especiais para anéis ORFS.
-
CONCEPÇÃO OPTIMIZADA DA MÁQUINA
A cabeça de trabalho extremamente estreita permite uma dobragem retrógrada de 180°. O tamanho do alargamento pode ser determinado com o comprimento do batente elétrico. A regulação da duração, da velocidade e da potência da conformação optimiza a superfície.
-
CONTROLO FÁCIL ATRAVÉS DE PAINEL TÁCTIL
Definição de todos os parâmetros de forma centralizada no sistema de controlo da máquina, posicionamento controlado do eixo de formação e da posição de paragem.
-
MOLDAGEM FLEXÍVEL E VERSÁTIL
Uma máquina para a produção de flanges de 37°, 45°, 90° e ORFS.
-
TRANSFORMAÇÕES COM SUPERFÍCIES FUNCIONAIS
Para além de rolarem de dentro para fora, estes sistemas podem também formar-se de fora para dentro.
-
GAVETA DE FERRAMENTAS INTEGRADA
Para guardar de forma segura os mordentes de fixação e as ferramentas de tombar.
PREPARADO PARA INTEGRAÇÃO EM CÉLULAS DE PRODUÇÃO
Esta série vai conquistá-lo com a sua estabilidade e desempenho especiais. Peças individuais e pequenas séries podem ser produzidas de forma extremamente económica com este conceito de máquina. A utilização de componentes de elevado valor assegura a durabilidade da máquina.
CONTROLO FÁCIL ATRAVÉS DE PAINEL TÁCTIL
Definição de todos os parâmetros de forma centralizada no sistema de controlo da máquina, posicionamento controlado do eixo de formação e da posição de paragem.
A UMR está equipada com uma pré-seleção totalmente eletrónica da geometria de flangeamento. A posição de paragem e todos os cursos e operações de maquinação são controlados servo-eletricamente e podem ser chamados através de um painel tátil.
Decisivo para o tempo exato de maquinação é o material utilizado e a modelação a ser implementada. A máquina efectua o processamento quase automaticamente se for possível chamar o tamanho do tubo com os parâmetros de processo necessários. Em casos individuais, os comprimentos de fixação para a maquinagem são de 1 a 1,5 x o diâmetro do tubo.
A nossa nova geração de máquinas t form UMR 628, 642 e 30115 reduz o tempo de configuração aquando da substituição das ferramentas e o operador pode configurar a máquina em menos de três minutos.
A solução para qualquer geometria com excelentes superfícies de vedação
Adaptados aos seus requisitos e necessidades individuais, criamos soluções óptimas com a nossa experiência.
Amostras de produção
